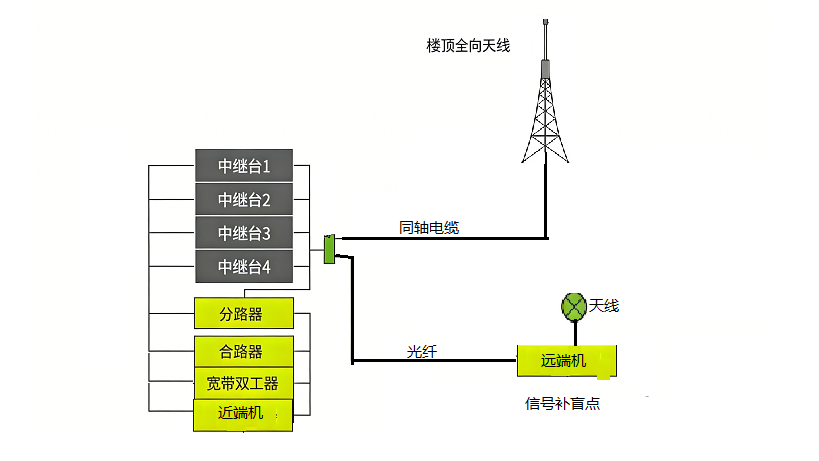

这套系统展示了一套高效灵活的多频道中继通信组网方案,通过四台中继台共用天线系统,并结合光纤直放站进行信号补盲,实现了大范围、多频道的对讲信号覆盖。
四台中继台分别对应不同的通信频道,它们通过分路器和合路器与楼顶的宽带双工器及全向天线相连,能覆盖大部分区域,然而,在实际环境中,地下空间或偏远角落往往存在信号盲区。针对这一问题,引入了光纤直放站进行补盲。在中继台站点设置近端机,通过光纤连接远端的若干台远端机。近端机从系统中耦合一部分信号,经光电转换后通过光纤传输至远端机,远端机再将信号还原放大,通过补盲天线覆盖到信号薄弱的区域。光纤具有价格便宜、低损耗、长距离传输的优势,使得远端机可以部署在数公里外的盲区点位,从而以极低的成本延伸覆盖范围。
|
